EMA美國伊瑪 RCSC/RCSD/RCSE雷達波料位計

美國ema伊瑪RCSC型 /RCRD /RCSE特點：

1測量范圍大，精度高

2非接觸式測量，適用于比較復雜的工業環境

3可測固體和液體

4粘稠液體，溫度壓力變化大的場合均適用

5模擬輸出4-20/HART(兩線/四線）

6測量范圍  大可達70m

7帶現場顯示

簡介：

用于連續，非接觸式料位測量的智能變送器，采用4-20mA，兩線制技術，適用于儲罐，桶槽，或過程容器。測量不受介質改變，溫度變化氣層或蒸汽的影響。

美國ema伊瑪 RCSC/RCRD/RCSE雷達波料位計動作原理：

雷達波是基于時間行程原理的  {俯視式}測量系統，用于測量參考點[過程連接}與物料表面的距離。天線發射微波脈沖信號在被測物料表面產生反射，且反射的回波信號又被雷達所接收。天線接受物位表面反射回的脈沖信號，并將其傳輸給電子部件。微處理器對信號進行處理，識別微波脈沖在物料表面的回波信號。

參考點至物料表面間的距離D與脈沖信號的運行時間T成正比。D＝c·t/2其中c為光速

如果知道，空罐的高度，則料位L為

L＝E-D

美國ema伊瑪 RCSC/RCRD/RCSE雷達波料位計 優點及主要用途：

 優點；

1兩線制技術；差壓儀表和平衡浮子的 替代品。兩線制技術有效降低了布線成本，易于實現與現有系統的兼容

2非接觸式測量方法

3測量不受介質特性的影響

美國ema伊瑪 RCSC/RCRD/RCSE雷達波料位計主要用途；

1料位量測

2距離量測

3存儲量指示

4差位式量測

5抽水機控制

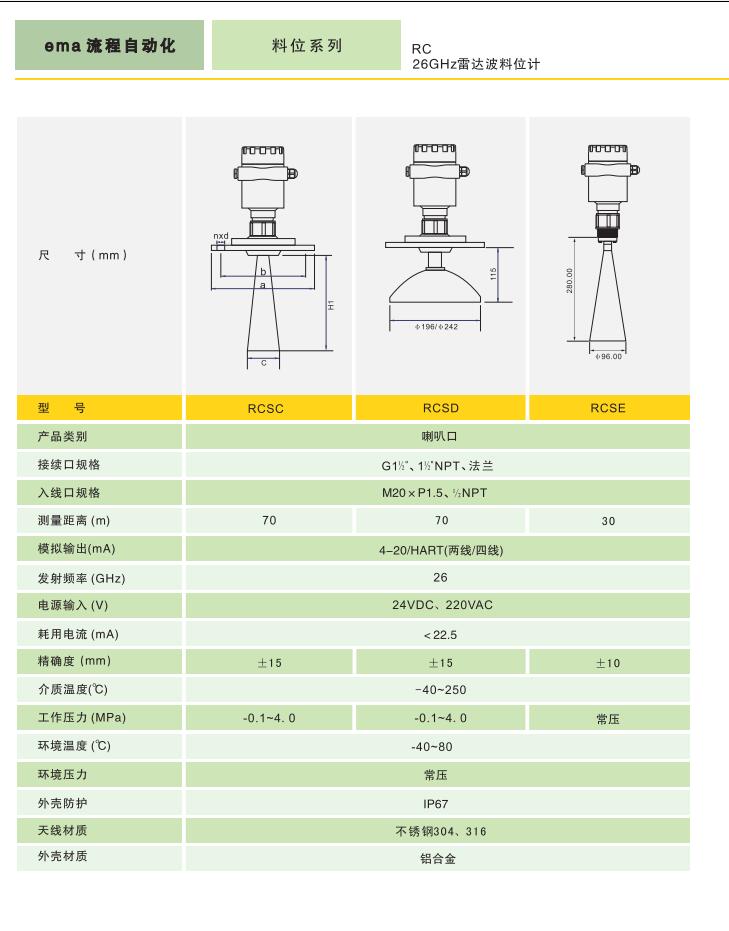

美國ema伊瑪 RCSC/RCRD/RCSE雷達波料位計參數：

型號：              RCSC型                RCRD                 RSRE

產品類別；                                 喇叭口

接續口規格：                             G1? ,1? NPT,法蘭

入線口規格：                           M20×P1.5,?NPT

測量距離：（m）     70                   70                     30

模擬輸出（mA）                        4-20/HART(兩線/四線）

發射頻率GHz                                26

電源輸出（V）                            24VDC,    220VAC

耗用電流（mA）                                  小于22.5

 度      ±15                  ±15                   ±10

介質溫度（℃）      -40—120

工作壓力（MPa）    -0.1---4.0

環境溫度（℃）      -40-80

環境壓力;              常壓

外ke防護：             IP68

天線材質：          不銹鋼304，316
