EMA美國伊瑪RB系列雷達導波料位計

ema美國伊瑪RB系列雷達導波料位計特性：

1.     持續性偵測與開關量二合一，使用方便

2.     安裝簡便，降低成本

3.        的設計使其適應不同的工業環境和料筒形狀

4.     抗干擾，抗靜電，   性高

5.     信號更加集中，消除背景干擾

6.     支持HART通訊協議

7.     可測量低介電常數的液體如油類和碳氫化合物

8.     采用TDR高端技術

RB雷達導波料位計 動作原理:

雷達導波料位計發出的高頻微波脈沖此案好沿著探測組件（鋼管或鋼纜）傳播，當遇到被測介質時，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反脈沖的時間間隔與被測介質的距離成正比。

RB雷達導波料位計的 優點；

1測量不受以下影響

——介質mi度

——介質溫度

2劇烈波動或泡沫液面對測量無影響

3可提供遠程操作顯示

4可通過現場包絡(luò )線顯示進行診斷

5電子設備可在不打開儲罐的情況下進行更遑

6 DIP撥ma開關組態設置

7 HART協議組態設置 。配件有HART模塊

RB雷達導波料位計有三種類型可以適應不同的安裝要求和現場

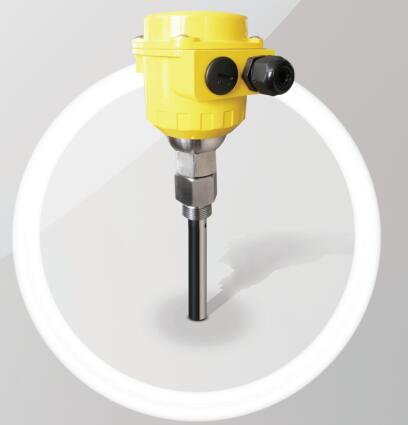

RB單棒型雷達導波料位計

RB同軸套管型雷達導波料位計

RB鋼纜型雷達導波料位計

RB系列雷達導波料位計 參數；

產品類別             單棒型           同軸套管型       鋼纜型

啟動時間         ﹤6

 度         ±3

重復性         ＜2

分辨率         ＜1

探頭長度       1000（建議長度）

抗沖擊           50

抗震             20

外ke材質              鋁合金

與介電接觸材質        不銹鋼 316/Tefion

O型圈材質            FKM（Viton）

防護等級              IP67

接續口規格            G3/4 "

入線口規格            M20×P1.5

模擬輸出              模擬量4-20mA/HART和開關量PNP

模擬輸出負載（Ω）    ＜500

模擬量返應時間   0.5/2/5(可選）

開關量輸出            DC PNP    NO或NC

開關量負載（mA）     ＜200

開關量壓降（V）       ＜2

開關量反應時間  ＜200

短路保護               脈沖的

過載保護               是

反  保護               是

電源輸入（VDC）       12--30

耗用電流（mA）        ＜70（24VDC無負載）

壓力范圍        -1---40

介電常數（εr）       單幫＞1.8  /同軸大于1.4/剛電纜＞1.8

介質溫度（℃）        －40－150

環境溫度（℃）        －20－80

儲存溫度（℃）        －40－80

伊瑪推出全新RB系列雷達導波料位計, 采用的是新一代TDR (Time Domain Reflectometry) 高端技術,利用雷達波對偵測目標的反應時間差原理,實時監控液體的位置,可廣泛的適用于任何液體,例如黏性流體、油、水。通常傳感器對于頂部和底部的區域不能測量得準確，本產品不能測量的區域非常的小,特別適合用于小的桶槽中。其優越性體在于它不僅可以持續性的 計算料位高度,并且結合了開關量的輸出，具備二合一的功能的產品，節省了客戶的生產成本。

RB系列雷達導波料位計簡便了安裝過程，并且提供安裝的靈活性。  、由于安裝在桶槽的正上方位置, 移動位置相當便利,它的手動調節裝置可免去客戶需要調整料位高度時所做的額外位置更換,也無須在桶槽上重新穿孔 ; 第二、此款料位計幾乎沒有安裝上的限制,無論是在小的或是高的桶槽或是狹窄的噴嘴。第三、甚至在于特殊的使用環境,像是不規則形狀的桶槽或是安裝接近于桶槽的邊緣,都可以有精準和出色的測量結果。探桿的長度蕞長可達3000mm、如加裝同軸桿長蕞長可達6000mm，提供不同的長度選擇。

此產品   的四線設計使其可以適應不同的工業環境和任何的料桶形狀。經過嚴格的測試證明,該款產品抗靜電、抗干擾、   性高。全新技術的創(chuàng )新設計，不但能夠正確的訊號檢測和分析，并且不受任何的外在因素所干擾

雷達導波料位計幾乎適用于所有的液體和粉塵，例如水，油，乙醇，介電常數大于1.4的介質。能克服粉塵，煙霧，泡沫，水蒸氣等的干擾。
