榆樹(shù)市客戶(hù)要求驗廠(chǎng)檢測流程

廠(chǎng)房外資驗廠(chǎng)檢測鑒定主要內容有哪些呢：

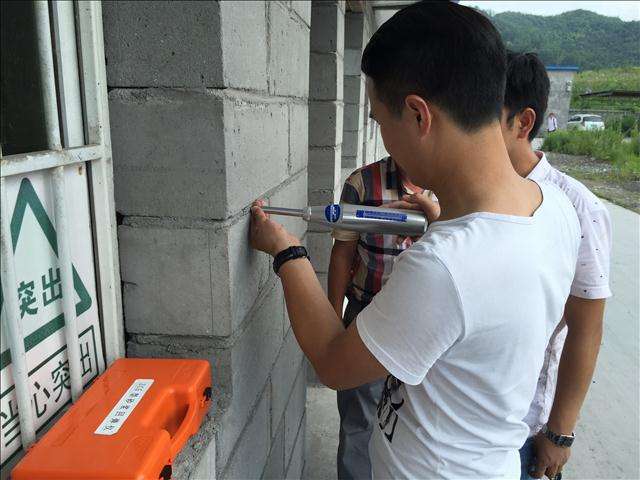

1. 采用鉆芯法檢測梁、柱的混凝土強度。

2. 采用鋼筋探測儀檢測梁、板、柱的鋼筋配置情況和鋼筋保護層厚度，適量選取梁、柱鑿槽驗證鋼筋直徑。

3. 檢測鋼筋混凝土梁、柱的截面尺寸及樓板的厚度。

4. 檢測構件混凝土碳化深度及鋼筋是否銹蝕。

5. 截取構件中的鋼筋作鋼筋力學(xué)工藝性能試驗。

6. 查看結構布置是否合理、構件傳力是否直接等。

7. 檢測整棟建筑物的軸線(xiàn)尺寸、層高。

8. 檢測整棟湖州建筑物的梁、板、柱等構件是否有裂縫，并分析裂縫產(chǎn)生的原因、裂縫是否已造成對結構的危害等。

9. 檢測墻體與框架柱是否按規范要求設置拉結筋,墻體是否按規范要求設置構造柱及圈梁。

10. 檢測圍護結構變形、裂縫、滲漏情況。

11. 采用鉆芯法檢測基礎混凝土強度等級，檢測基礎尺寸，查看基礎混凝土是否存在開(kāi)裂、酥松等質(zhì)量缺陷。

12. 用經(jīng)緯儀檢測整棟湖州建筑物是否有傾斜。

13. 根據檢測結果及國家現行規范對該建筑物作出結構安全性鑒定。

1、對該建筑軸線(xiàn)尺寸和層高進(jìn)行校核；

2、采用鉆芯法檢測框架柱、框架梁板的混凝土強度。

3、采用鋼筋探測儀檢測框架柱、框架梁板的鋼筋配置情況（框架梁、框架柱主筋  直徑、數量和樓板底筋直徑、間距）和鋼筋保護層厚度，適量選取框架梁、框架柱、樓板鑿槽驗證鋼筋直徑。

4、檢測混凝土構件的碳化深度。

5、檢測混凝土中氯離子含量。

6、采用鋼卷尺檢測框架柱、框架梁的截面尺寸及樓板的厚度。

7、檢測框架柱、框架梁板鋼筋外露銹蝕情況，采用游標卡尺檢測鋼筋銹蝕后的有效直徑。8．   檢測建筑物的外觀(guān)質(zhì)量、現狀和使用情況。

9、查看結構布置是否合理、構件傳力是否直接等。

10、檢測建筑物的梁、板、柱等構件是否有裂縫，裂縫是否已造成對結構的危害等。

11、檢測圍護結構變形、裂縫、滲漏情況。

廠(chǎng)房驗廠(chǎng)檢測鑒定過(guò)程中常見(jiàn)裂縫的判斷：

混凝土結構常見(jiàn)裂縫產(chǎn)生的原因及其分布、形態(tài)特征，這都是根據工程實(shí)踐經(jīng)驗及裂縫調查統計結果所得。其中包括荷載作用下混凝土結構的拉、壓、 彎、剪裂縫，外加變形或約束變形作用下、施工因素引起的結構裂縫。通過(guò)對以上裂縫的歸納匯總，使得檢測人員能夠根據裂縫的表面形態(tài)確定裂縫所屬類(lèi)型，弄清 裂縫成因、性質(zhì)和危害，為裂縫的處理提供依據。各類(lèi)裂縫有如下特征：

（1）微裂縫：非常細微和短的裂縫，一部分在砂漿里，一部分在骨料和砂漿的界面上，通常只能用顯微鏡才能看見(jiàn)。這種裂縫由內應力或應力流的轉向產(chǎn)生，需要用高靈敏度的超聲檢查。特別是沿混凝土澆筑方向的微裂縫會(huì )降低抗拉強度和增大抗拉強度的離散性。

（2）貫穿裂縫：指貫穿構件整個(gè)橫截面的裂縫，由軸心受拉或小偏心受拉形成。

（3）彎曲裂縫：這種裂縫始于受彎構件的受拉邊緣，常止于中和軸以下。

（4）中間裂縫和粘結裂縫：在通過(guò)配筋區的貫穿性裂縫之間，有時(shí)形成很小的中間裂縫，此種裂縫大部分只達到外層鋼筋處，并可由早期的表面裂縫或小的內部粘結裂縫引起。

（5）剪切裂縫：此種裂縫是由剪力或扭矩引起的斜向主拉應力造成，且與鋼筋軸線(xiàn)成一定的夾角。由剪力引起的剪切裂縫，可由彎曲裂縫演變而成，或者在梁腹中開(kāi)始。

（6）沿鋼筋的縱向裂縫：新澆筑混凝土凝固下沉受阻時(shí)產(chǎn)生，或者鋼筋腐蝕時(shí)體積膨脹產(chǎn)生，有時(shí)也由高的粘結應力造成的橫向拉力所致。這種裂縫可能伸延到表 面，在鋼筋間距密時(shí)與表面平行，并使混凝土保護層呈殼狀剝落。在預應力結構中，如果混凝土保護層太薄或縱向壓力太大，縱向裂縫就會(huì )沿著(zhù)套管中大的預應力鋼 筋絲束產(chǎn)生；如果灌入砂漿太稀，在套管中存在過(guò)多的水凍結，也會(huì )產(chǎn)生縱向裂縫。

（7）表面裂縫和網(wǎng)狀裂縫：這種裂縫是由不均勻收縮、碳酸鹽或溫差引起的內應力造成。如果產(chǎn)生內應力的內部約束力沒(méi)有明顯的方向，則網(wǎng)狀裂縫可在任意方向 形成。如果以拉應力方向為主，此種裂縫則平行分布。這類(lèi)裂縫不深，大部分為幾毫米至十幾毫米，當溫度和收縮差逐漸減小時(shí)，這種裂縫會(huì )自動(dòng)閉合。
